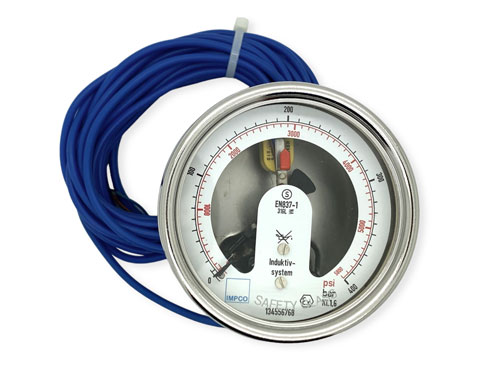

Rohrfeder Manometer mit Induktivkontakt 63mm 0-400 bar 1/4"NPT rückseitig mittig
Produktinformationen "Rohrfeder Manometer mit Induktivkontakt 63mm 0-400 bar 1/4"NPT rückseitig mittig"
Nenngröße 63mm - RSCh 63-3
Prozessanschl.: 316L rückseitig mittig
1/4" NPT (AG) mit Drosselgewinde
Zifferblatt Doppelskala
Außenskala schwarz bar
Innenskala rot psi
Genauigkeitsklasse 1.6
Messstofftemperatur bis +180°C
Umgebungstemperatur -40°C bis +60°C
medienberührte Teile Edelstahl 316L
Bajonettgehäuse und Bajonettring elektropoliert
Werkstoff Edelstahl 1.4301
Sichtscheibe Sicherheitsverbundglas
messstoffberührte Teile öl- und fettfrei
(Symbol: durchgestrichene Ölkanne)
justiert mit trockener Luft
Sicherheitskategorie S2 nach EN 837-1
Schaltgenauigkeit ≥1.5x Genauigkeitsklasse
Nennbetriebsspannung 5...25 V DC
Nennspannung 8 V DC
Stromaufnahme max. 3 mA
Schaltdifferenz ≥2 % von der Messspanne
Schlitzinitiatoren sind bis SIL 2 gemäß IEC 61508 einsetzbar.
Kabellänge 5m
Messgeräte mit Induktivkontakten werden
grundsätzlich mit dem CE-Zeichen für die
ATEX-Richtlinie versehen.
Prozessanschl.: 316L rückseitig mittig
1/4" NPT (AG) mit Drosselgewinde
Zifferblatt Doppelskala
Außenskala schwarz bar
Innenskala rot psi
Genauigkeitsklasse 1.6
Messstofftemperatur bis +180°C
Umgebungstemperatur -40°C bis +60°C
medienberührte Teile Edelstahl 316L
Bajonettgehäuse und Bajonettring elektropoliert
Werkstoff Edelstahl 1.4301
Sichtscheibe Sicherheitsverbundglas
messstoffberührte Teile öl- und fettfrei
(Symbol: durchgestrichene Ölkanne)
justiert mit trockener Luft
Sicherheitskategorie S2 nach EN 837-1
Schaltgenauigkeit ≥1.5x Genauigkeitsklasse
Nennbetriebsspannung 5...25 V DC
Nennspannung 8 V DC
Stromaufnahme max. 3 mA
Schaltdifferenz ≥2 % von der Messspanne
Schlitzinitiatoren sind bis SIL 2 gemäß IEC 61508 einsetzbar.
Kabellänge 5m
Messgeräte mit Induktivkontakten werden
grundsätzlich mit dem CE-Zeichen für die
ATEX-Richtlinie versehen.
| Anschlusslage: | unten 6 Uhr |
|---|---|
| Anzeigebereich: | 0-400 bar |
| Anzeigegenauigkeit: | 1.6 |
| Ausführung Füllung: | ohne |
| Befestigungsvorrichtung: | ohne |
| Drosselschraube: | ohne |
| Gehäuse und Ring: | elektropoliert |
| Gewinde: | Außengewinde, Außengewinde |
| Lage des Anschlusses: | unten |
| Material: | 316L / 1.4404, 303 / 1.4305, 316L / 1.4404, 303 / 1.4305 |
| Nenngröße: | 63mm |
| Prozessanschluss: | 1/4"NPT |
| Reinigung: | öl- und fettfreie messstoffberührte Teile |
| Sicherheitskategorie: | Sicherheitskategorie S2 nach EN 837-1 |
| Sichtscheibe: | Sicherheitsverbundglas |
| Skala: | Doppelskala bar außen / psi innen |
| Verbindung Manometergehäuse: | verschraubt |
